RACCORDI ELETTROSALDABILI PLASSON
per gas combustibile, impianti antincendio, acqua e altri fluidi in pressione. Di seguito i 10 passi per effettuare una corretta saldatura in accordo alle norme vigenti:
- Verificare diametro e SDR del tubo. Verificare inoltre che non vi sia una eccessiva ovalizzazione fuori da range consentiti dalla norma.
- Tagliare il tubo in squadra con il tagliatubo PLASSON e marcare l’area da raschiare (lunghezza di inserimento + 10 mm) con l’apposito pennarello PLASSON
- Raschiare la superficie marcata del tubo con apposito raschiatore manuale, rotazionale (RAS), o di testa (PLAS). L’utilizzo di carte abrasive è vietato
- Pulire sempre la porzione di tubo raschiata e l’interno del raccordo con il detergente per PE a listino ed asciugare accuratamente con appositi panni senza filacci non lasciando residui
- Inserire il raccordo sul tubo ed assicurarsi che il tubo raggiunga il fermo di battuta, sempre presente all’interno dei raccordi PLASSON
-

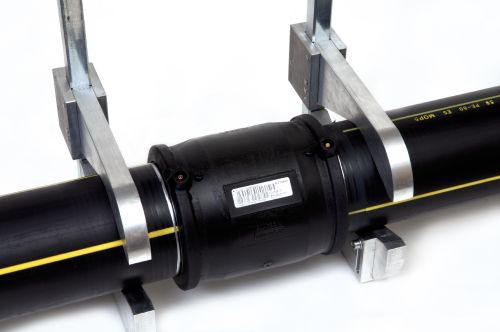

Allineare il tubo con il raccordo per mezzo degli allineatori, vedi nostri articoli Easy-Clamp, Easy-Clamp S, Plus ecc.
SALDATURA

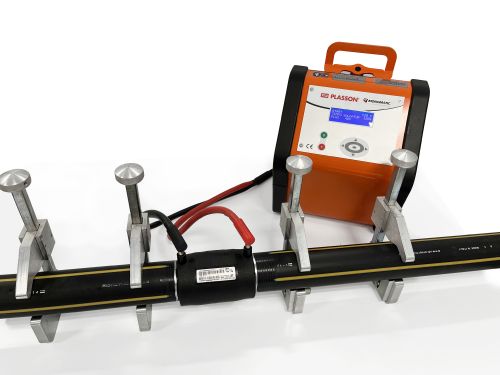

- Collegare i terminali della saldatrice (Monomatic Smart o Polymatic Smart) agli spinotti del raccordo. Terminale rosso/spinotto rosso e terminale nero/spinotto nero o tramite APP.
- Controllare che il tempo di saldatura indicato dalla saldatrice sia uguale a quello indicato sul raccordo e premere il tasto START della saldatrice e marcare il tempo di raffredamento sul raccordo. Un segnale acustico indica la fine del processo. Dopo il segnale è possibile utilizzare la saldatrice per saldare un altro raccordo
- Attendere che il raccordo abbia terminato il tempo di raffreddamento e quindi completato la saldatura prima di rimuovere l'allineatore
CONTROLLI FINALI
- Quando il raccordo è freddo al tatto controllare che non si siano modificati l’allineamento e la profondità d’inserimento. Controllare che gli indicatori di fusione siano usciti correttamente e che non vi sia fuoriuscita di materiale fuso tra gli elementi saldati
Tutti i raccordi PLASSON funzionano a 40 V nominali, se non diversamente specificato.
L’utilizzo di attrezzature PLASSON è garanzia di ulteriore qualità.
Il processo di saldatura elettrofusione, se eseguito con il sistema automatico Smartfuse® PLASSON (saldatrice+raccordi), con attrezzature idonee e con la APP SMARTFUSE permette un migliore controllo del processo stesso e la riduzione degli errori manuali.
PLASSON ACADEMY
Per la realizzazione di impianti a “regola d’arte” (prescritta dal D.M. 37/08), è necessaria un’adeguata formazione tecnica. PLASSON gestisce un centro di formazione (approvato RINA) dove dal 1995 ha formato più di 7000 Saldatori PE in accordo alle norme: UNI 10521 D.M. 16/04/08 D.M. 37/08 UNI 9737

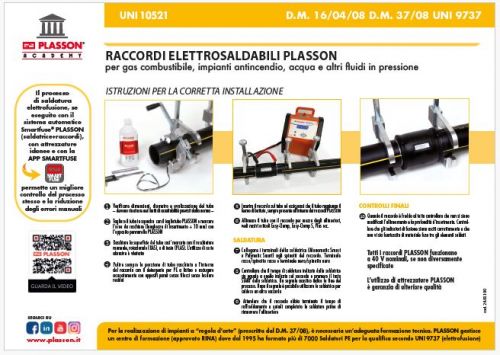

Scarica il dépliant per eseguire una corretta saldatura in accordo alle norme vigenti:
