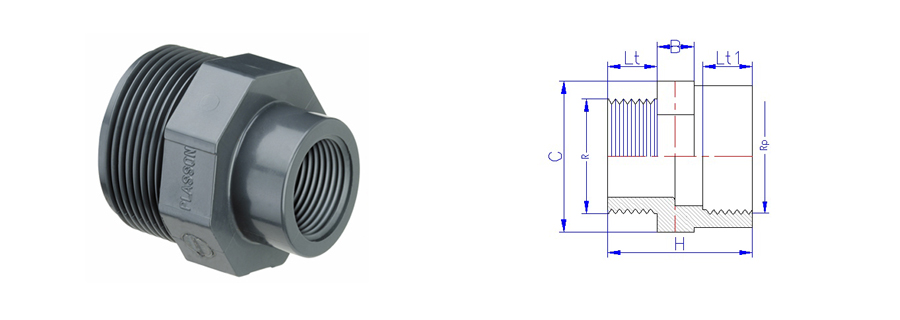

TABELLA DIMENSIONI

Prodotto RxRp H C B PN peso (kg) DWG
050201005003 ½"x3/8" 40 30 12 16 0,017
050201007003 ¾"x3/8" 41 36 12 16 0,018
050201007005 ¾"x½" 45 36 12 16 0,021
050201010005 1"x½" 47 36 12 16 0,029
050201010007 1"x¾" 48 36 12 16 0,030
050201013005 1¼"x½" 53 46 16 16 0,052
050201013007 1¼"x¾" 54 46 16 16 0,052
050201013010 1¼"x1" 58 46 16 16 0,062
050201015007 1½"x¾" 54 50 16 16 0,061
050201015010 1½"x1" 59 50 16 16 0,099
050201015013 1½"x1¼" 58 50 16 16 0,068
050201020010 2"x1" 62 65 16 16 0,105
050201020013 2"x1¼" 63 65 16 16 0,109
050201020015 2"x1½" 63 65 16 16 0,109
050201025015 2½"x1½" 66 80 20 16 0,163
050201025020 2½"x2" 68 80 20 16 0,170
050201030020 3"x2" 72 95 20 16 0,223
050201030025 3"x2½" 76 95 20 16 0,254
050201040025 4"x2½" 87 120 20 16 0,400
050201040030 4"x3" 86 120 20 16 0,406
