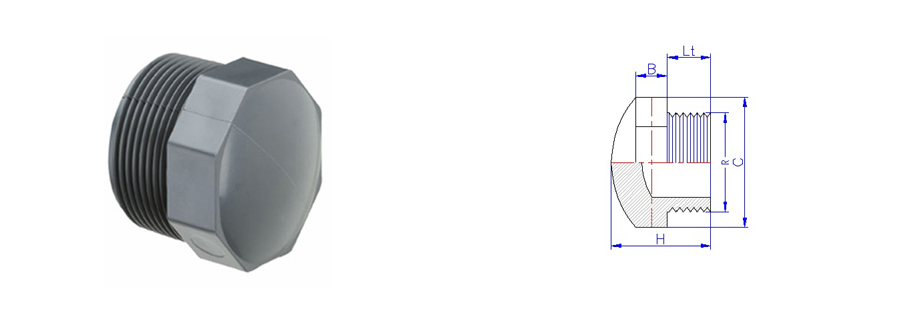

TABELLA DIMENSIONI

Prodotto R H C Lt PN peso (kg) DWG
051701003 3/8" 25 22 13 16 0,011
051701005 ½" 29 26 17 16 0,010
051701007 ¾" 32 30 18 16 0,016
051701010 1" 35 36 20 16 0,027
051701013 1¼" 43 46 22 16 0,047
051701015 1½" 44 50 22 16 0,058
051701020 2" 48 65 26 16 0,097
051701025 2½" 56 80 30 16 0,160
051701030 3" 61 95 33 16 0,263
051701040 4" 71 120 40 16 0,425
