TABELLA DIMENSIONI

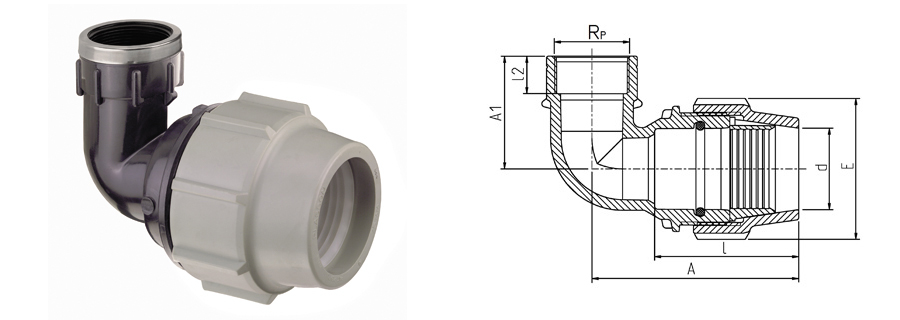

Prodotto dxRp A A1 E PN peso (kg) DWG
071506016005 16x½" 66 39 39 16 0,038
071500020005 20x½" 78 40 48 16 0,060
071500020007 20x¾" 72 44 48 16 0,071
071500025005 25x½" 81 46 54 16 0,086
071500025007 25x¾" 75 46 54 16 0,087
071500025010 25x1" 83 50 54 16 0,090
071500032007 32x¾" 95 54 64 16 0,143
071500032010 32x1" 95 54 64 16 0,136
071500032013 32x1¼" 99 60 64 16 0,167
071500040010 40x1" 119 52 82 16 0,201
071500040013 40x1¼" 119 62 82 16 0,231
071500040015 40x1½" 119 62 82 16 0,261
071500040020 40x2" 119 75 82 16 0,293
071500050010 50x1" 133 57 96 16 0,280
071500050013 50x1¼" 133 67 96 16 0,312
071500050015 50x1½" 135 66 96 16 0,336
071500050020 50x2" 138 85 96 16 0,384
071500063013 63x1¼" 162 65 113 16 0,486
071500063015 63x1½" 162 69 113 16 0,503
071500063020 63x2" 160 90 113 16 0,559
871500075020 75x2" 193 100 132 16 0,860
871500075025 75x2½" 196 105 132 16 0,933
871500075030 75x3" 196 105 132 10 0,982
