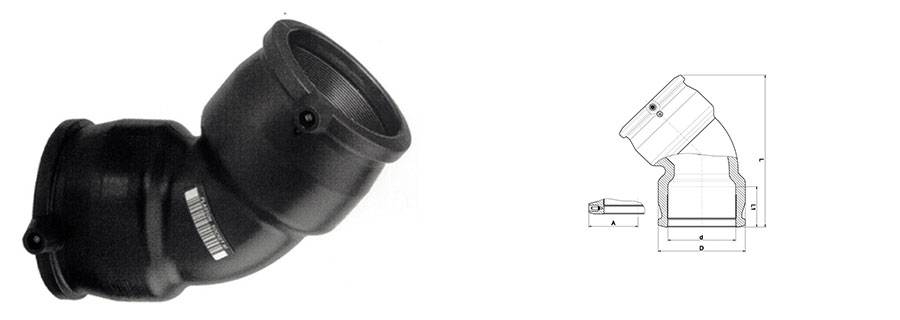

TABELLA DIMENSIONI

Prodotto d L D SDR PN peso (kg) DWG
490604032 32 95 45 7,4÷11 16 0,074
490604040 40 108 55 7,4÷17 16 0,117
490604050 50 125 68 7,4÷17 16 0,181
490604063 63 148 81 7,4÷17 16 0,263
490604075 75 180 96 7,4÷17 16 0,426
490604090 90 243 112 7,4÷17 16 0,759
490604110 110 271 143 7,4÷17 16 1,269
490604125 125 304 165 7,4÷17 16 2,030
490604140 140 342 182 7,4÷17 16 2,471
490604160 160 350 209 7,4÷17 16 3,990
490604180 180 434 244 7,4÷17 16 6,150
490604200 200 472 261 7,4÷17 16 7,050
490604225 225 520 294 7,4÷17 16 9,800
490604250 250 571 326 7,4÷17 16 13,400
